一、項目概述

上海竹園污水處理廠項目采用邊運營邊建設模式，改造工期中每組生物池之間做到“無縫銜接”，系統包括了對廠區內部整個污水處理工藝流程的監測和控制。通過對數據的存儲和分析，結合各類自動化和信息化技術，建立和實現污水廠自動化和信息化管理的安全經濟運行系統。

二、項目成果

歷時一年建設的竹園污水處理廠率先完成提標改造工程投入試運營，污水處理多一道“凈化”工序，水質達到國家最高的一級A標準。

通過力控SCADA平臺組態軟件eForceCon的應用，在實現調度系統化、信息化、數字化和網絡化的基礎上，提升了廠區生產管控及過程監視的能力，實現了廠區生產過程的透明化，高效化，為最終實現智能化建設打下了扎實的基礎。

三、功能亮點

數據采集

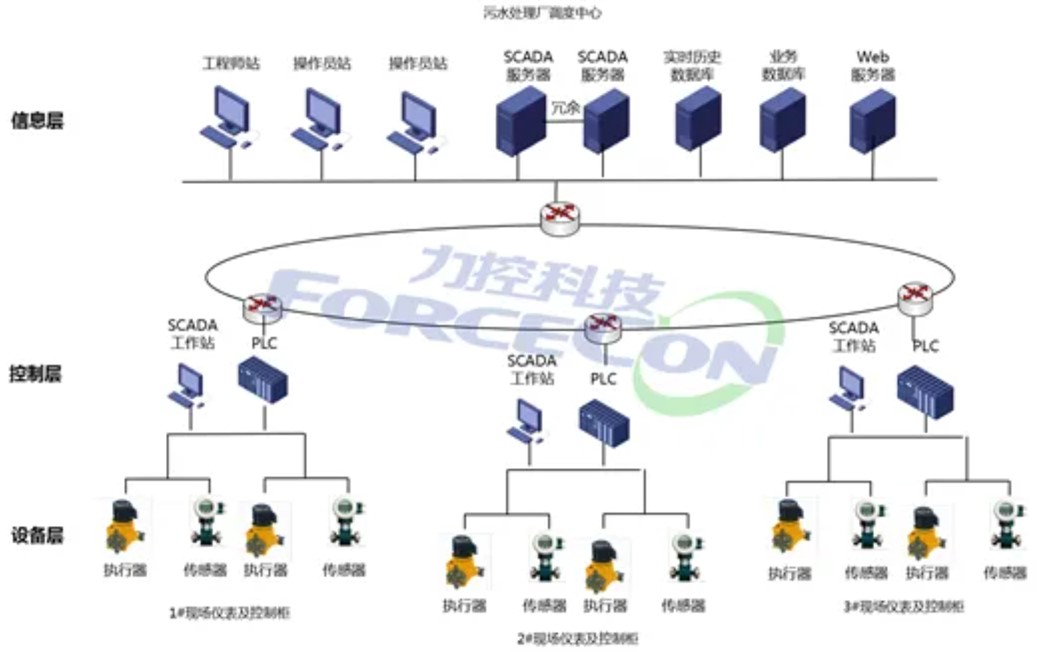

? 通過光纖總線網絡構建SCADA系統與分控PLC網絡通訊，實現實時數據通訊。

? 實時采集現場各類數據和信號，包括總工藝流程圖、分段工藝流程圖、工藝參數、電氣參數、電氣設備運行狀態等。

? 操作站以人機HMI對話方式指導操作，可用鍵盤或鼠標器設定工藝參數、控制電氣設備。

數據處理

? 對各控制單元的實時數據和相關設備狀態信息進行數據質量校驗，保證數據的正確性與可靠性。

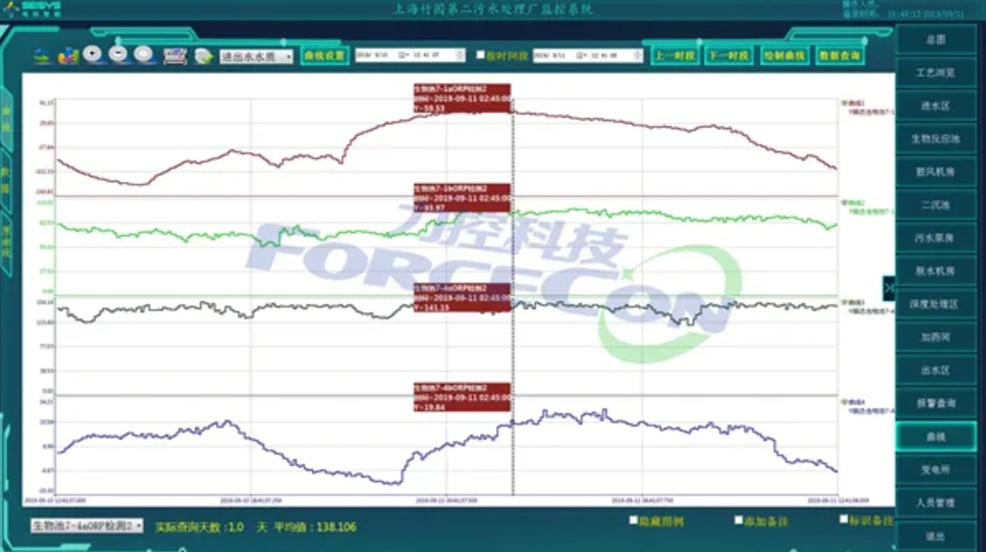

? 根據采集的實時數據生成相應的生產報表、歷史數據記錄、趨勢曲線記錄等。

? 針對系統中存儲的相關設備數據，按照時間、時段、報警等各種方式進行查詢。

控制與監視

? 通過操作站實時顯示各現場控制單元的狀態信息，并進行實時監測與控制。

狀態監測

? 通過可視化頁面顯示各工藝設備通訊信息及網絡狀態，以及系統的故障檢測和診斷，如總線網絡中途斷線、設備失電等常見故障。

畫面顯示

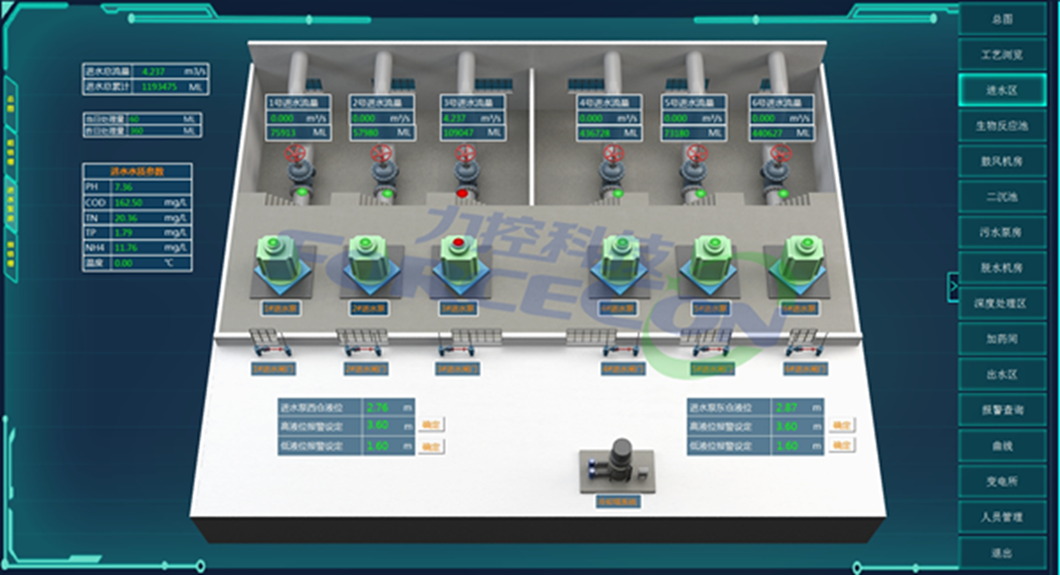

? 實時顯示系統的總工藝流程圖、分段工藝流程圖、供電系統圖、工藝參數、電氣參數、電氣設備運行狀態等。

? 系統畫面中設置導航功能，實現畫面的快速切換。

? 在每個畫面中設置幫助功能，為操作員提供方便、快捷的操作幫助。

事故、故障報警

? 記錄分控單元所有設備的事故、故障報警，支持按照?qǐng)?bào)警發生的時間、次序、設備名稱、事故和故障名稱進行查詢。

環保監督

? 監控進出污水處理廠的水量和水質主要指標、鼓風機電流、鼓風量、曝氣設備的運行狀況、曝氣池的溶解氧濃度、污泥濃度、濾池堵塞率等數據。

? 能夠隨機調閱核查期內上述運行指標數據及趨勢曲線，相關數據至少保存三年以上，作為核算主要污染物減排量的重要依據。

? 對于自控系統中無法獲取的數據（如化驗數據），提供手工錄入方式。

? 趨勢異常分析，結合日常運行經驗預置成因，快速分析與診斷。

? 從企業實時歷史數據庫中獲取數據，為工藝參數計算、報表處理等提供統一接口訪問。

? 系統提供報表參數配置、綜合計算和報表快速生成等功能，報表模板直接采用EXCEL格式，方便用戶進行配置和自定義。

保護功能

? 系統具有多種安全設備、操作員操作權限設置、操作命令確認、操作口令確認、設備聯鎖等功能，可實現系統的安全、可靠、穩定運行。
