一、項目概述

企業信息化管理水平有了整體提升，對于一些宏大場景或者高復雜度的生產環境，不再滿足于傳統的二維場景以及偽三維畫面的可視化應用。

東莞長城采用力控自主研發的產品企業級實時歷史數據庫pSpace、三維可視化平臺FCVP，將其實際存在的工廠成功轉化為數字孿生工廠，通過將工廠、車間、產線、工藝基于物理現實在數字空間中建模，并采用數據采集與仿真分析相結合的手段，來反映物理現實中的實際運行狀態，達到預測和控制的最終目標。

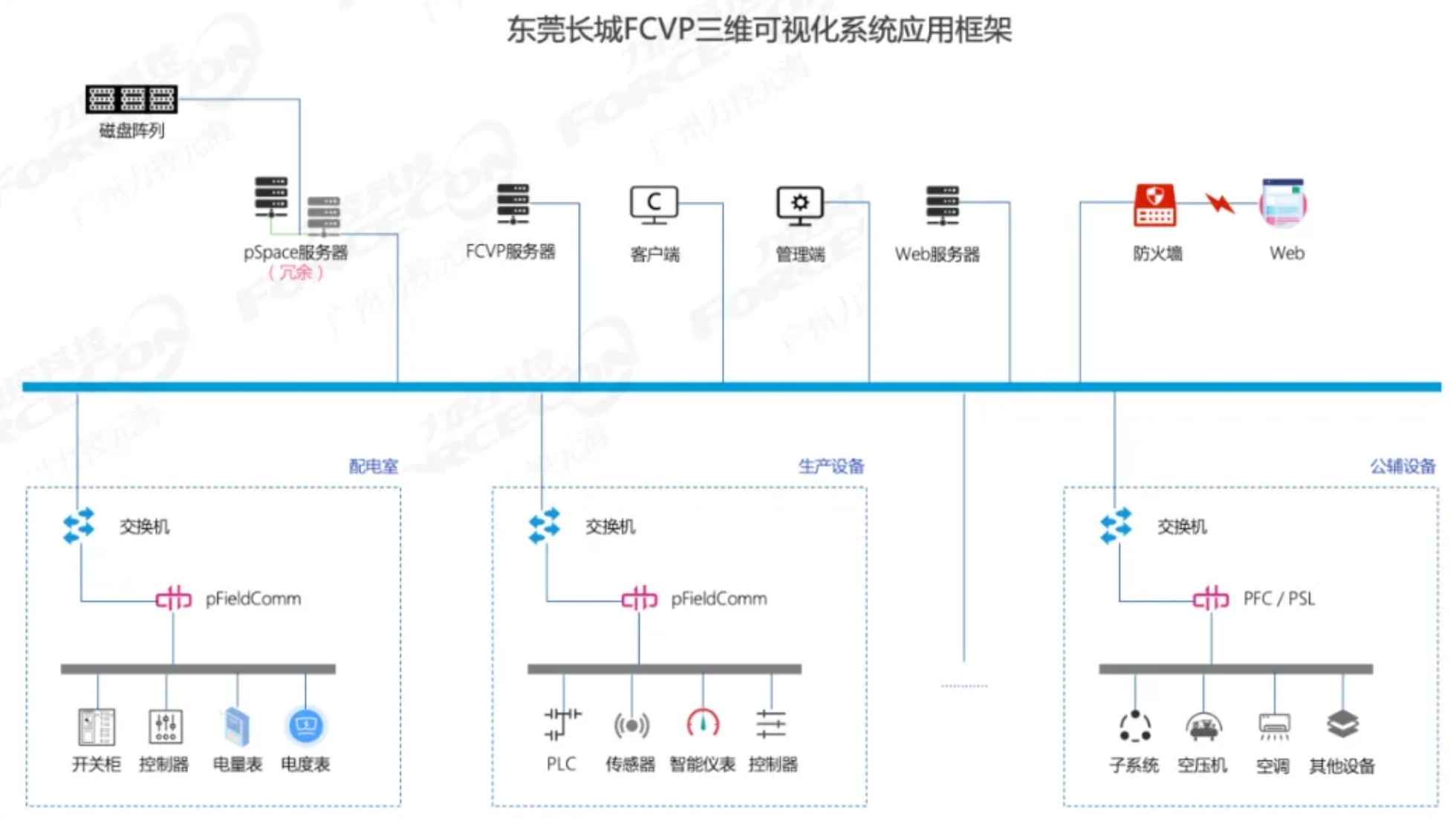

二、項目架構

三、建設成果

在項目建設過程中，主要以pSpace為基礎，向FCVP提供工業數據采集、存儲等基礎服務，解決了目前市面上絕大多數三維平臺對接工業實時數據難、與工業應用場景不貼合等問題。

充分簡化模型制作過程，提供豐富的圖形控件，采用拖拽式的邏輯思維和操作方法降低了二次開發難度，用戶能夠使用該平臺快速進行3D場景搭建，從而大幅縮短項目建設周期。

通過該平臺的建設，能夠?qū)⑽锢硎澜缰械臇|莞長城工廠整體場景及設施設備等進行數字世界中的1：1還原，并最終呈現在數字化三維工廠中，使其具備優于現實場景的廣泛性、操作性、多元性等優勢，實現廠內外可視化、透明化，將各種生產流程在數字場景中真實還原。

同時，通過將重要設備監控系統與其它子系統進行對接，實現多維數據的綜合統計、分析、查詢，將物理環境中無法匯集的不同維度信息集成到3D場景中進行集中處理，從而有效縮短相關操作時間，提高工作效率。

四、功能亮點

數據采集主要依靠pSpace產品以及工業通訊網關實現，pSpace是FCVP三維可視化平臺的數據基礎，三維可視化平臺主要注重于數字孿生工廠的開發和應用，傳統的二維組態則可以在pSpace中完成，實現二維應用和三維應用不同用戶群的平穩過渡。

園區、樓層、設備顯示

在建成的平臺中，通過將現實物理工廠的建筑樣貌、樓層結構、設施設備、配電房等以三維可視化的形式呈現在虛擬工廠中，以真實、直觀的模型對整個現實物理工廠中各個區域的設備數據、設備狀態等實現監控，確保其正常運行。

三維的展示能夠幫助管理人員及時了解各區域、各設備的實時、歷史狀態，便于預防性的管理以及追溯。整個虛擬工廠支持全方位的自由旋轉、縮放以及拖拽移動，操作便捷，對使用者十分友好。

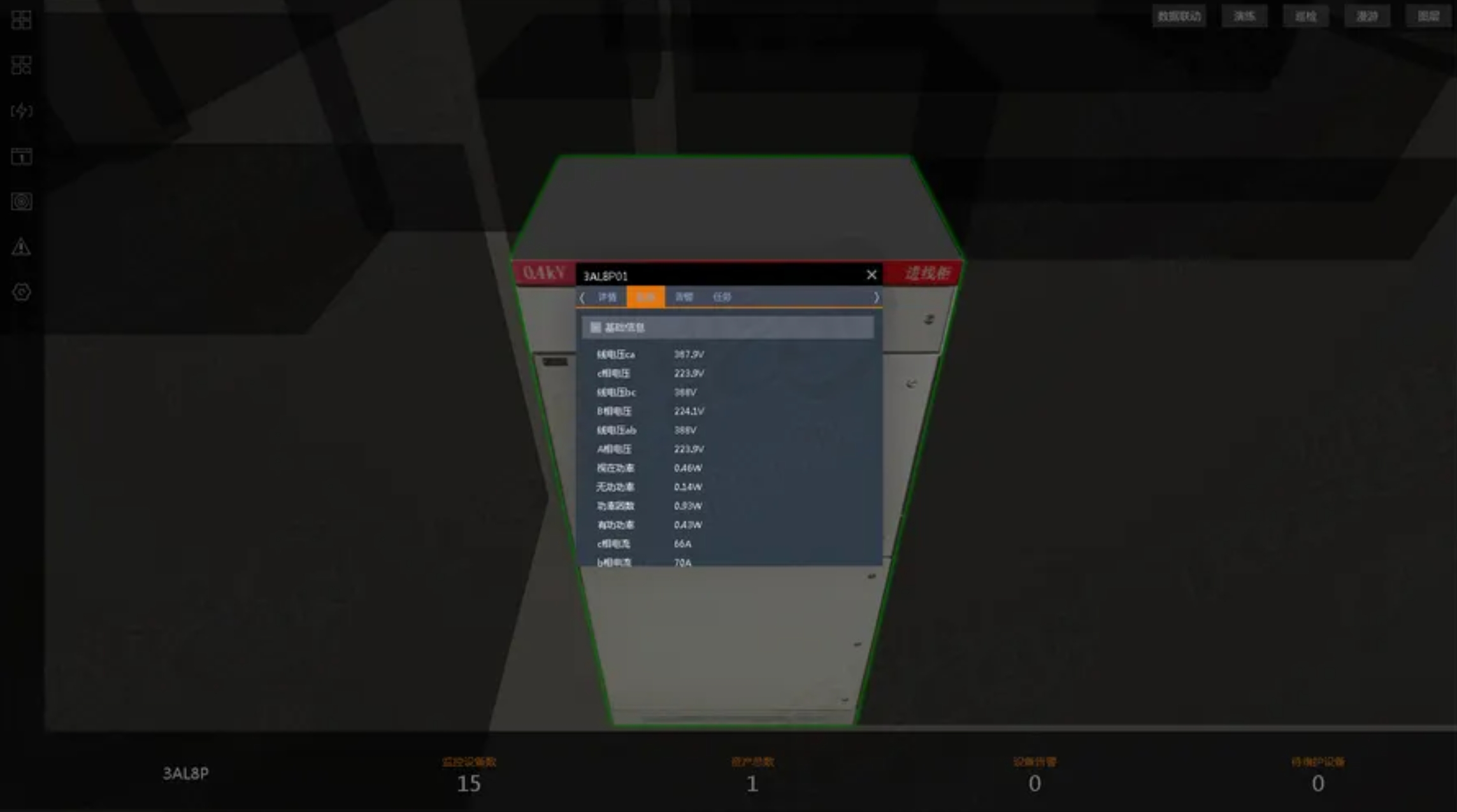

設備參數顯示

在平臺使用界面中，通過雙擊設備的方式即可調出信息面板，面板中能夠顯示：設備信息、設備運行狀態信息、設備運行參數等內容，便于使用者詳細、直觀地了解到該設備的具體情況，并可實現設備的遠程控制，其結果會直接反映在設備的工作參數、工作狀態上，其可視化效果會跟隨場景，避免突兀和割裂感。

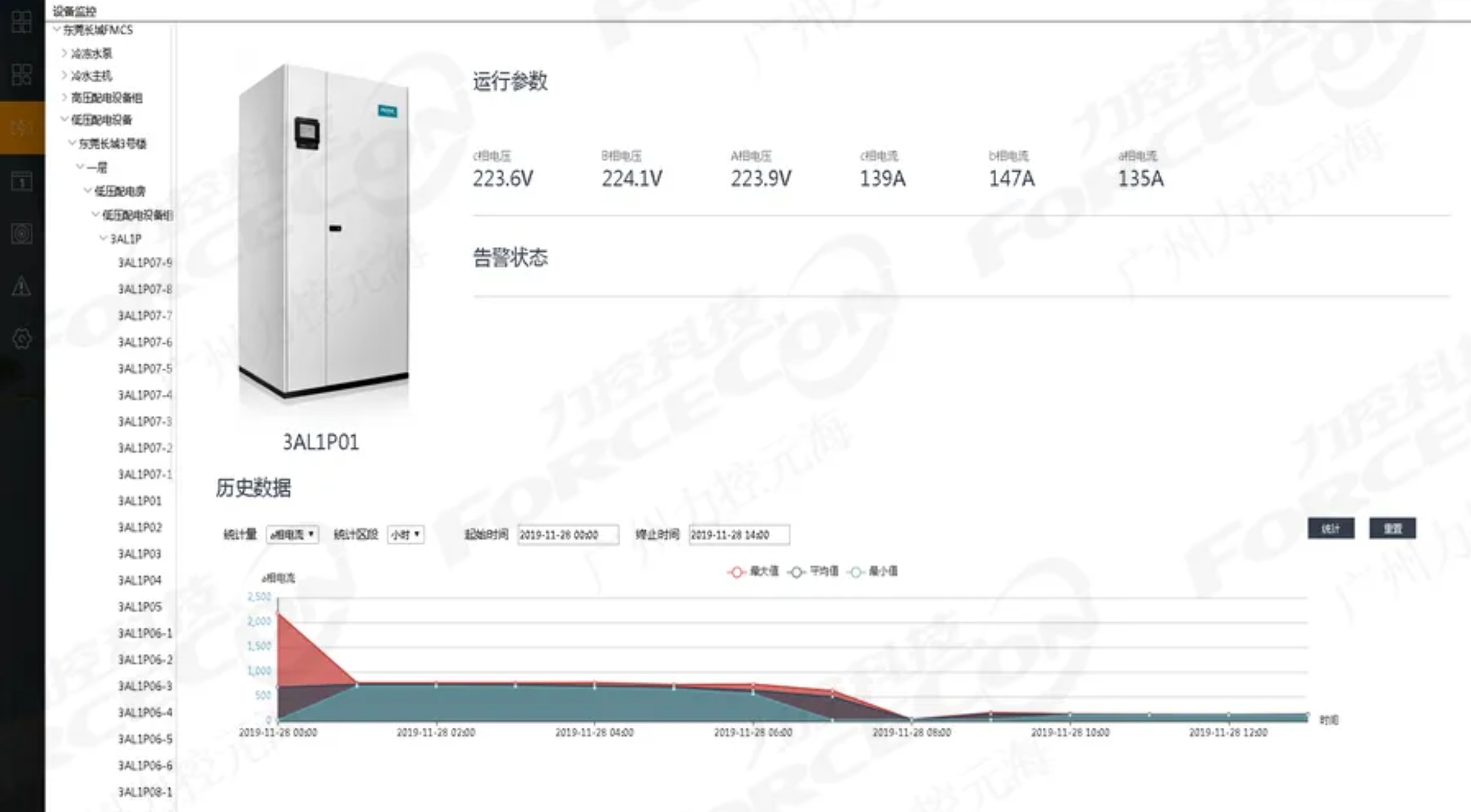

設備實時數據監控

實時監控是整個FCVP 3D可視化平臺中的重要組成部分之一，在數字化虛擬工廠中，通過pSpace對接的實時數據支撐，就能夠在相關場景中查看到工廠的設備監控?cái)?shù)據、告警狀態以及歷史數據的統計。在此之上，還能夠?yàn)閷I(yè)向的工作人員提供數據記錄及參考，方便工作人員進行數據的記錄統計、對比預測以及對整體計劃進行調整。

監控報警數據查詢

平臺能夠及時對設備發生的故障進行報警，并對接報警信息，點擊報警信息即可自動定位到設備處，快速展開相關設備的報警詳情。在三維場景中，還會在報警設備處顯示醒目報警標簽。
